DM5100C 手持無線同步頻率電壓相位儀
- DM5100C手持無線同步頻率電壓相位儀采用無線同步技術，解決異地采樣不同步問題，實現變電站、發電廠跨間隔的二次電壓電流相位校核及頻率測量。支持站用電壓的直接接入、支持IEC61850-9-2、IEC60044-8 SV光信號接入、以及MMS遙測量信號接入，可廣泛應用于需要模擬量-模擬量、模擬量-數字量、數字量-數字量進行相位校核、相量比較計算、功率頻率測量、電能質量分析與評估等場景。
-
功能特點
典型應用
技術指標
應用案例
視頻展示
相關下載
■跨間隔二次電壓電流模擬量-模擬量核相：直接采集PT/CT二次模擬量，利用無線同步技術對跨間隔的電壓電流進行相位校核;
■跨間隔二次電壓電流模擬量-數字量核相： 智能變電站中，一間隔采集MU前端模擬量信號，另一間隔采集保護裝置側數字SV信號，實現模擬量-數字量相位校核;
■跨間隔二次電壓電流模擬量-數字量核相：智能變電站中，兩個間隔均采集保護裝置輸入的數字信號，實現數字量-數字量的跨間隔相位校核;

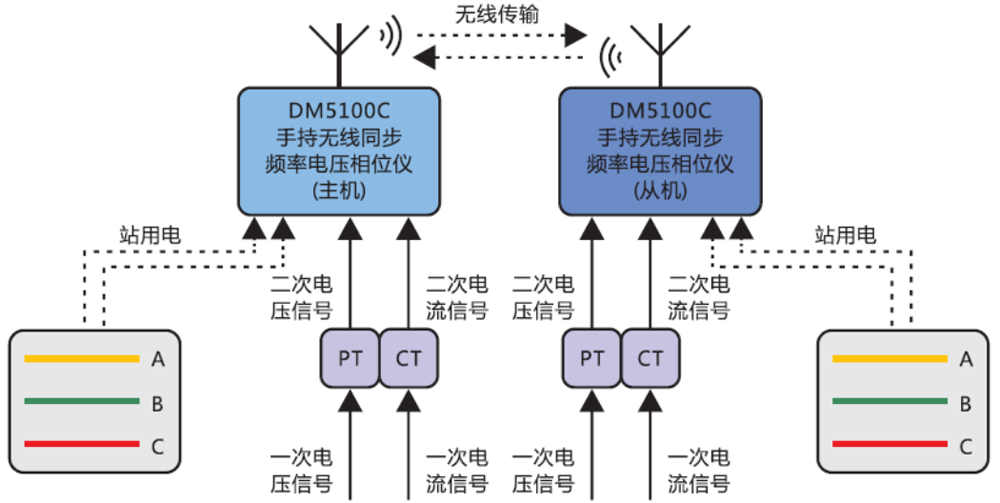

■支持站用電電壓電流直接接入核相;
■MMS電壓電流測量：可接入MMS網，模擬IEC61850-8客戶端獲取保護、測控裝置的電壓電流測量值;
■相量頻率測量：測量并顯示本側及對側電壓電流有效值及相角，測量并顯示本側及對側頻率值，支持以六角圖方式進行相量顯示;
■功率測量：可計算單相及三相有功功率、無功功率、功率因數等值;
■諧波分析功能：對采集的電壓電流進行諧波計算與分析，并以表格及頻譜圖的方式進行展示;
■在特殊測試場景下，支持1個或多個中繼器的接入，增大信號傳輸距離。
1) 跨間隔模擬量-模擬量核相
模擬量-模擬量核相：應用于傳統變電站及模擬量采集的智能變電站，采集PT/CT二次值，利用無線同步技術對跨間隔的電壓電流進行相位校核。
2) 跨間隔模擬量-數字量核相
模擬量-數字量核相：MU直采模式，智能變電站中，一間隔采集MU前端模擬量信號，另一間隔采集保護裝置SV數字輸入信號，實現模擬量-數字量相位校核。
跨間隔模擬量與數字量核相—MU直采模式
3) 跨間隔數字量-數字量核相

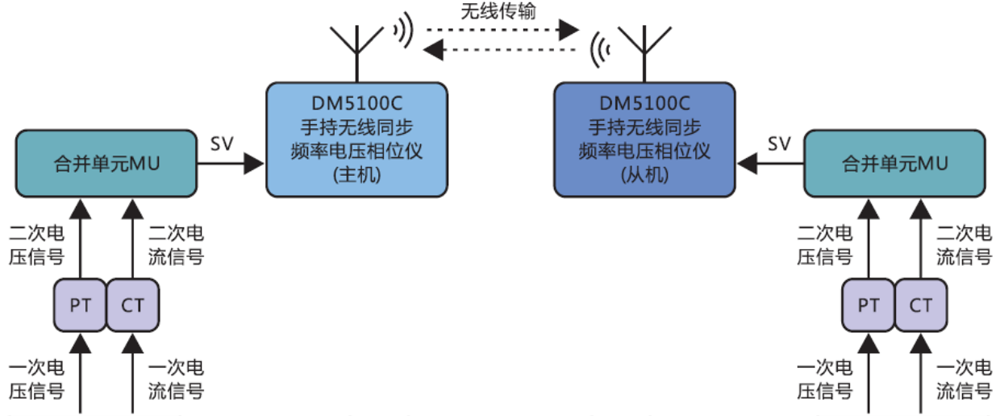

數字量-數字量核相：MU直采模式，智能變電站中，兩個間隔均采集保護裝置輸入的數字信號，實現數字量-數字量的跨間隔相位校核。
4) 跨間隔模擬量-數字量核相

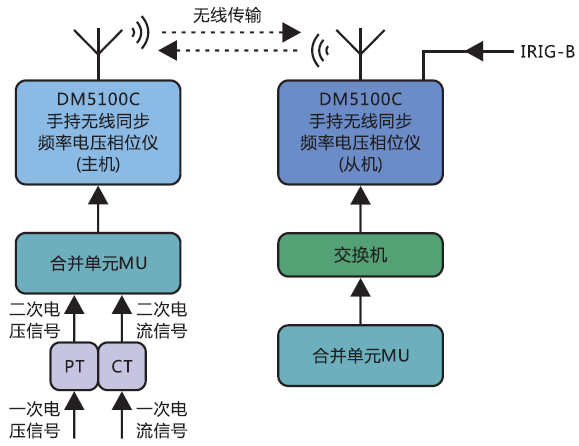

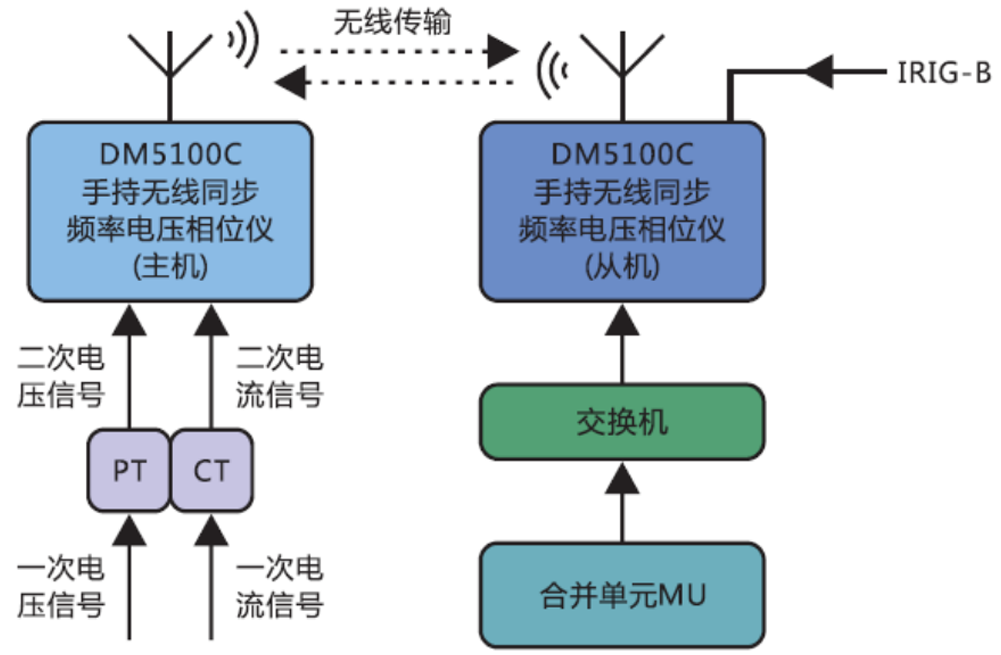

模擬量-數字量(交換機)核相：一側接PT/CT二次值，另一側接入交換機輸出SV信號，同時接入IRIG-B碼，實現模擬量-數字量(交換機)的跨間隔相位校核。
5) 跨間隔數字量-數字量(交換機)核相

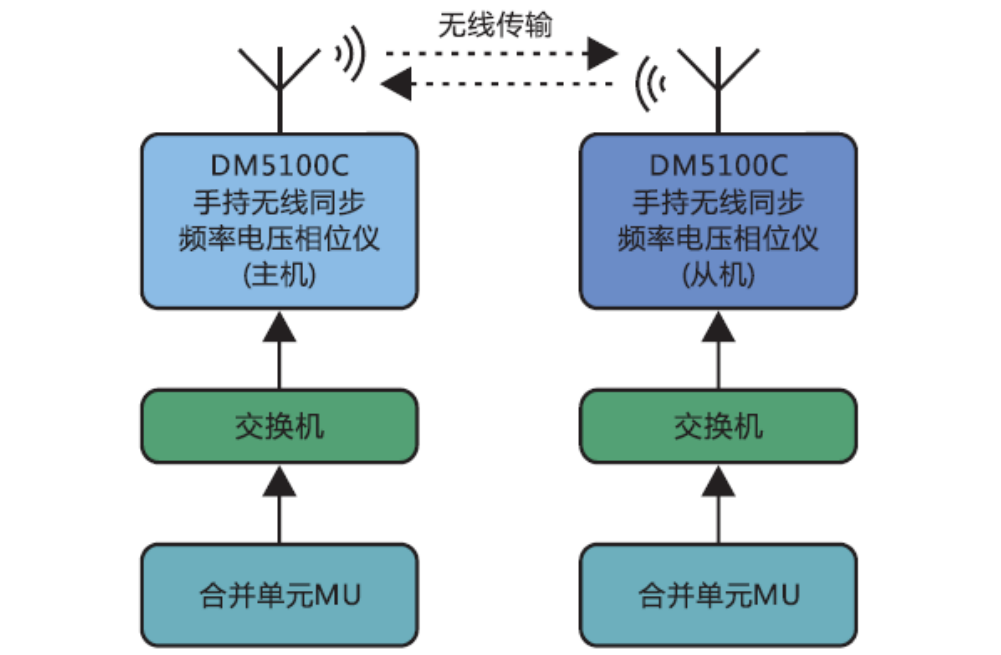

數字量-數字量(交換機)核相：經交換機的兩側均接入交換機輸出的SV信號，無需IRIG-B碼，即可實現數字量-數字量(交換機)的跨間隔相位校核。
6) 跨間隔數字量(直采)-數字量(交換機)核相

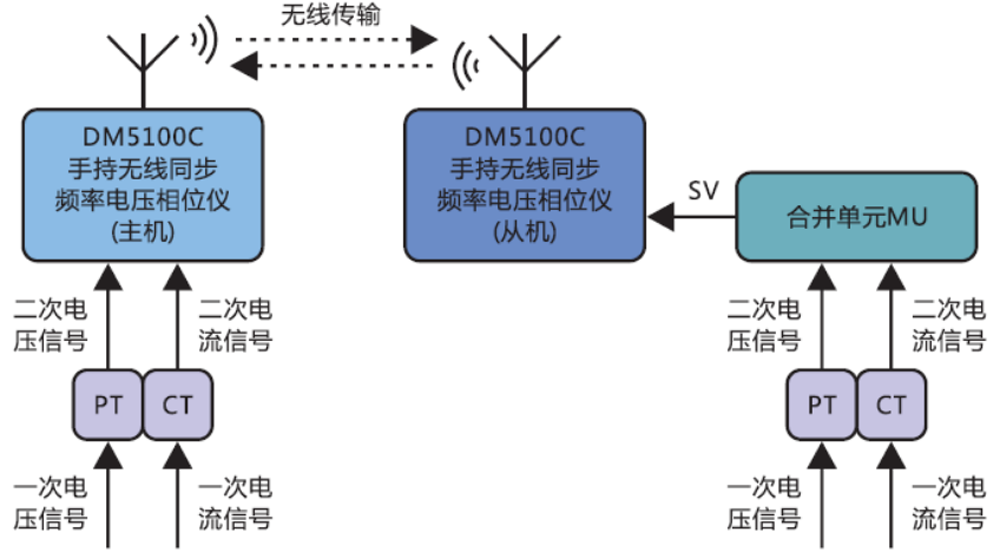

數字量(直采)-數字量(交換機)核相：一側采集保護裝置SV數字輸入信號，另一側接入交換機輸出SV信號，同時接入IRIG-B碼，實現數字量(直采)-數字量(交換機)的跨間隔相位校核。
